在鋼鐵工業(yè)中，生產(chǎn)工藝的改進和冶煉技術(shù)的提高，都離不開化學(xué)成分分析方法的改進和配合，要是想要提高產(chǎn)品質(zhì)量，那就需要有先進的檢測手段和科學(xué)的測試手段。SPCETROLAB直讀光譜儀應(yīng)用于鋼鐵及有色金屬等材料的元素含量分析，可快速、精確、穩(wěn)定、可靠的檢測幾十種元素，滿足企業(yè)、工廠、科研等多方面的要求，是生產(chǎn)優(yōu)質(zhì)金屬產(chǎn)品的必備工具。

實驗部分

一、儀器和測試條件

1.分析儀器：SPCETROLAB直讀光譜儀

2.標(biāo)準(zhǔn)樣品：GSBH40068-93低合金鋼

3.氬氣流量:250L/h

4.氬氣純度：99.99%

5.溫度：20-25℃

6.濕度:40-60%

二、取樣

主要以治煉低合金鋼和高鉻鑄鐵為主。爐前分析要求速度快,剛?cè)〉脑嚇颖仨毤崩浜筮M行分析。高鉻鑄鐵含C、Cr量高,材質(zhì)脆,急冷時易產(chǎn)生裂紋甚至從試樣中間斷開,出現(xiàn)裂紋后,易將水灌進去,直接影響測試結(jié)果的準(zhǔn)確度。冷卻方法可以用風(fēng)冷和水冷,考慮到操作的簡易性和冷卻時間的長短,我們采取水冷的方式。水冷可分流水冷卻和靜水冷卻。通過多次冷卻試驗表明:樣品直接在流水中冷卻,極易產(chǎn)生裂紋,所以我們選取在靜水中冷卻的方法，并且在冷卻試樣時，不能一次性地完成冷卻過程。也就是說:不能把試樣放進水里一直到冷卻后再拿出來,在冷卻時要不斷重復(fù)地、快速地將試樣從靜水中拿出來再放進去。這樣,冷卻的試樣基本不產(chǎn)生裂紋。

三、樣品測試

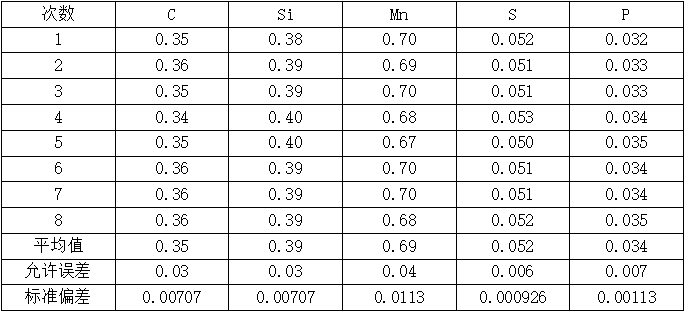

上表中測試試樣為GSBH40068-93中低合金鋼光譜用標(biāo)準(zhǔn)樣品。其中C、Si、Mn、S、P含量分別為0.345%、0.410%、0.674%、0.52%、0.034%。從上表中可以看出,光譜測定結(jié)果是穩(wěn)定、可靠,能滿足爐前分析的需要。

四、結(jié)論

（1）直讀光譜分析與化學(xué)分析相比,具有明顯的優(yōu)點:

自動化程序高,分析速度快,操作簡便,減輕了勞動強度,提高了勞動生產(chǎn)力,節(jié)約了電力。

（2）由樣品測試列表中可以看出斯派克LAB直讀光譜儀光譜分析的準(zhǔn)確度高、分析結(jié)果準(zhǔn)確可靠,符合國標(biāo)4336-86的要求。

（3）所取試樣質(zhì)量直接影響分析結(jié)果的準(zhǔn)確度,試樣不得有砂眼、氣孔、裂紋等。試樣制備表面要紋路清晰,不得沾污。

（4）試樣制作的工作曲線,線性很好,能滿足工作中、低合金鋼測試的要求。

（5）再次開機前,最少要穩(wěn)定2小時。氬氣沖洗要時間長一些,將殘留在火花臺內(nèi)的氧氣全部驅(qū)趕出來。等儀器穩(wěn)定后,多次激發(fā)廢掉,直至平行測定結(jié)果穩(wěn)定,激發(fā)斑點正常后才能進行試樣測試。
