廣州儀德精密科學儀器股份有限公司（原廣州市儀德科學儀器有限公司）創(chuàng)立于2005年，一直堅持服務于國內(nèi)實驗分析領(lǐng)域，專注于各類儀器的研究制造與營銷服務，是一家專門為客戶打造一站式、全鏈條和“交鑰匙”實驗室而組建的高新技術(shù)企業(yè)。

公司產(chǎn)品資源豐富，種類齊全，涵蓋實驗室通用儀器、化學分析、表面科學等，如全譜直讀光譜儀、波長\能量色散型X射線熒光光譜儀、電感耦合等離子體發(fā)射光譜儀、輝光放電光譜儀、紫外可見分光光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力顯微鏡、金相顯微鏡、氧氮氫分析儀、碳硫分析儀等。

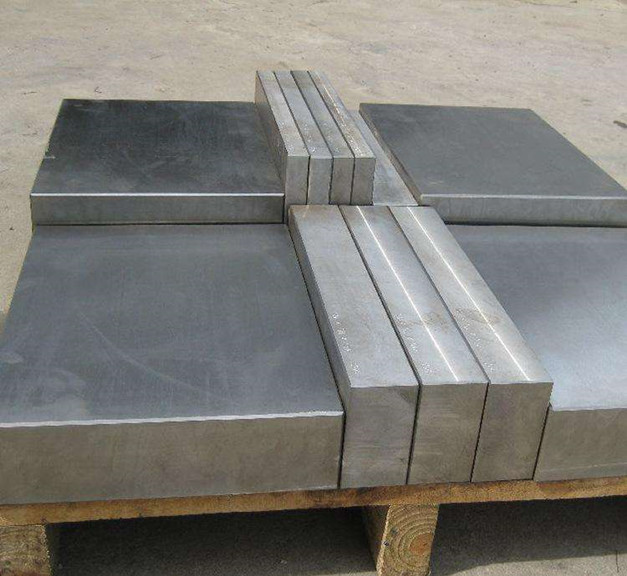

DC53模具鋼簡介

DC53模具鋼是對SKD11進行改良的新型冷作模具鋼，DC53熱處理硬度高，高溫（520-530℃）回火后可達62-63HRC高硬度，在強度和耐磨性方面DC53超過SKD11。

DC53模具鋼韌性是SKD11的2倍，且在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開裂，大大提高了使用壽命。

經(jīng)過線切割加工后的殘余應力較小，裂紋和變形得到抑制，經(jīng)高溫回火減少了殘余應力。

切削性和研磨性超過SKD11，DC53的切削性和研磨性優(yōu)于SKD11，使用DC53可增加工具模具壽命和減少加工工序。

DC53模具鋼經(jīng)1040℃淬火和520~530℃高溫回火后，硬度HRC可達62~63，韌性是目前常用的冷作模具鋼中最高的，且切削性、磨削性較好，電加工變質(zhì)層殘余應力小，殘余奧氏體極少，碳化物細小并分布均勻。

因模具受力情況較復雜，有些模具工作零件需具備一些特殊的力學性能，若按標準的熱處理工藝往往無法達到理想的工作性能要求，需通過熱處理對硬度、韌性和耐磨性等基本特性作適當調(diào)整，以達到模具最佳工作狀態(tài)，所以在使用過程中一定要參照正規(guī)熱處理規(guī)范進行熱處理加工，切不可為了降低費用而減少熱處理升溫或冷卻時間。

DC53模具鋼硬度

退火至≤255HB，俗稱沒有硬度。

一般的可以淬火到HRC62-68度，國產(chǎn)的一般在HRC60-63，進口的一般HRC62-68。

DC53克服了SKD11高溫回火硬度和韌性不足的弱點，將在通用及精密模具領(lǐng)域代替SKD11的高強韌性通用冷作模具鋼。

DC53模具鋼的特點

熱處理硬度高于SKD11，韌性是SKD11的兩倍，切削性和研磨性超過SKD11，能改善真空熱處理時硬度不足之缺陷。

高溫回火后可達62-63HRC高硬度，在強度和耐磨性方面DC53超過SKD11。

DC53鋼的韌性在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開裂，切削性的研磨性較佳，使用DC53可增加工具模具壽命和減少加工工序，加工工具壽命較長，加工工時數(shù)較省。

加工處理工藝

加工處理流程

1.DC53淬火加熱溫度：960℃~980℃，520℃回火兩次后硬度約在62HRC左右；SKD11淬火加熱溫度：1020℃~1040℃。

2.使用DC53會有所改善。DC53的強韌性要好于SKD11，DC53韌度約是SKD11的兩倍，耐磨性也好于SKD11，是替代D2、SKD11的優(yōu)良鋼種。

3.兩種鋼種的防銹耐腐蝕性能無本質(zhì)區(qū)別，要想提高防銹耐腐蝕性能可以考慮淬火、回火后進行滲氮或N-C共滲處理。

4.DC53材質(zhì)用SKD11的熱處理工藝，晶粒度變大，殘余奧氏體量增多，性能會有所降低，但不至于報廢。如果不想重新淬火，可考慮用510℃進行第三次回火（正常工藝是520℃回火兩次），如果想重新淬火，一定要進行700℃左右的高溫回火或者重新進行球化退火。

5.工件經(jīng)氮化處理后表面獲得致密的硬化層組織，使工件的耐磨性與抗蝕性顯著提高。525℃氣體氮化處理后表層硬度約1250HV，570℃軟氮化處理表層硬度約 950HV 。

熱處理

鍛造溫度：1100~900℃

熱處理溫度：

退火 830~880℃

淬火 1000~1040℃

回火低溫180~200℃

退火高溫520~530℃

硬度：

淬火回火

HRC60~62

HRC62~63

DC53模具鋼應用

1.精密沖壓模

線切割加工的精密沖裁模及各種用途沖壓模。

2.難加工材料塑性變形用工具

冷鍛、深拉和搓絲用模。

3.其他

高速沖裁沖頭、不銹鋼板沖頭。

精密沖壓模：線切割加工的精密沖裁模及各種用途沖壓模

難加工材料的塑性變形用工具

冷鍛、深拉和搓絲用模

如何運用手持光譜儀檢測對DC53模具鋼進行檢測？

DC53模具鋼對SKD11進行改良，作為一種新型冷作模具鋼，DC53熱處理硬度高，高溫（520-530℃）回火后可達62-63HRC高硬度，在強度和耐磨性方面DC53超過SKD11。

DC53模具鋼韌性是SKD11的2倍，且在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開裂，大大提高了使用壽命。

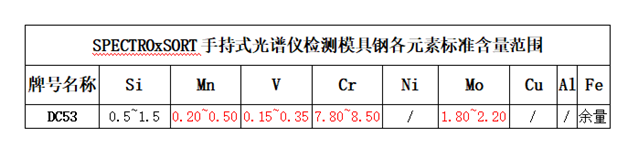

DC53模具鋼成分

德國斯派克手持式X熒光光譜儀，能夠在金屬牌號鑒別方面做出較大的應用，運用斯派克手持式光譜儀對DC53模具鋼進行分析檢測，金屬分析速度快，時間短，分析精準度高。

運用斯派克手持式X熒光光譜儀可對金屬牌號進行分析，檢測金屬元素，SPECTROxSORT可較短的分析時間給出金屬牌號以及實驗室級的材料化學組成分析結(jié)果。而對于復雜基體分析如環(huán)境監(jiān)測分析，xSORT無需復雜的樣品前處理，即可取得同類設(shè)備無法取得的低的元素檢測下限。

此外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤，塑膠，礦石等多種復雜材料的光譜化學成分分析需要。
